红石粉连接异常
本文将讨论一个红石粉连接相关的异常,并分享些许分析思路。如下是本篇文章将讨论的连接异常。

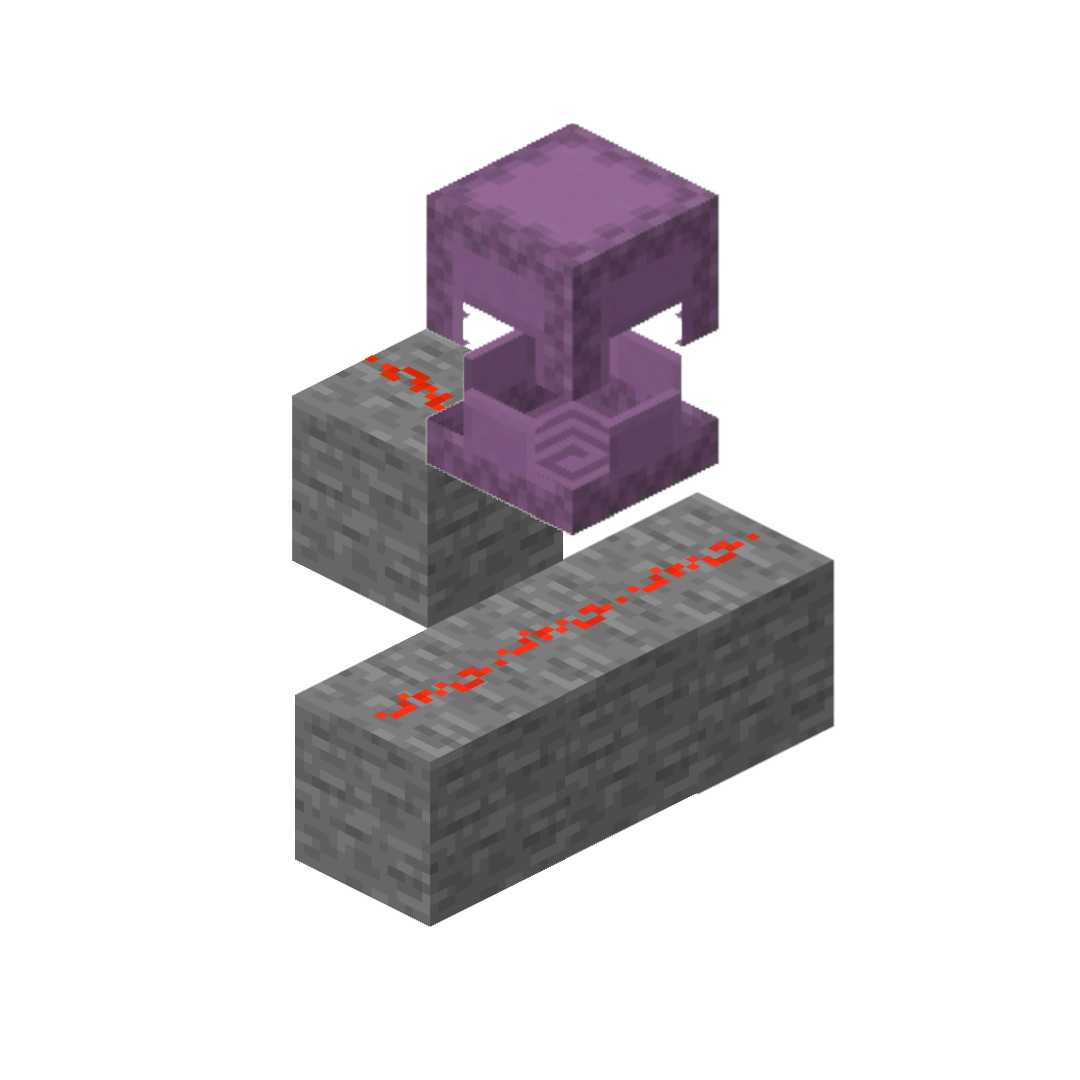

如上图所示,大开的潜影盒有奇怪的压线行为,潜影盒打开后不再实心,应该停止压线。但实际表现却不同:虽然视觉上下方的红石线未为与上方的红石线连接,但实际通入红石信号时,信号可以穿过打开的潜影盒传递到放上放的红石线。形成了“没有连接但可以通电”的奇怪场景。
寻找问题
仔细观察,我们正面临一个红石粉的连接问题。根据常识,红石粉能否向上爬上方块,取决于该方块是否实心。
此外,有趣的是:尽管下方的红石粉没有向侧面连接,上方的红石粉却变成了一字型:这意味着上方的粉认为自己能与下方的粉建立连接,而下方的粉却不这么认为。
综合这些信息,我们大致可以推断出原因:当下方的粉判断是否应该向上连接时与当上方的粉判断是否可以向下连接时,两者对“打开的潜影盒是否属于实心方块”产生了分歧。
搜索代码
有了上述推断后,我们可以以“判断方块是否属于实心方块”为切入点,在红石粉的代码中寻找相关逻辑。具体来说,需要关注以下字段与方法:isRedstoneConductor(level, pos)。
在RedstoneWireBlock.java中搜索,可以找到5处调用:
boolean canConnectUp = !level.getBlockState(pos.above()).isRedstoneConductor(level, pos);
!level.getBlockState(pos.above()).isRedstoneConductor(level, pos));
... && (relativeState.isRedstoneConductor(level, relativePos) ...
if (level.getBlockState(target).isRedstoneConductor(level, target))
... && level.getBlockState(relativePos).isRedstoneConductor(level, relativePos)...让我们看看第一条,
private BlockState getMissingConnections(final BlockGetter level, BlockState state, final BlockPos pos) {
boolean canConnectUp = !level.getBlockState(pos.above()).isRedstoneConductor(level, pos);
for (Direction direction : Direction.Plane.HORIZONTAL) {
if (!state.getValue(PROPERTY_BY_DIRECTION.get(direction)).isConnected()) {
RedstoneSide sideConnection = this.getConnectingSide(level, pos, direction, canConnectUp);
state = state.setValue(PROPERTY_BY_DIRECTION.get(direction), sideConnection);
}
}
return state;
}看起来第一行条调用就与“能否向上连接”直接相关,不仅布尔变量叫做“能否向上连接”,还出现了pos.above()的关键位置信息。我们再看看第二条:
private RedstoneSide getConnectingSide(final BlockGetter level, final BlockPos pos, final Direction direction) {
return this.getConnectingSide(level, pos, direction, !level.getBlockState(pos.above()).isRedstoneConductor(level, pos));
}看来这次调用也一样,同样出现了pos.above()和getConnectingSide,意图明确的词汇。说明这两次调用都是关于下方的粉是否应该向上连接的。
再看看第三条:
private RedstoneSide getConnectingSide(final BlockGetter level, final BlockPos pos, final Direction direction, final boolean canConnectUp) {
BlockPos relativePos = pos.relative(direction);
BlockState relativeState = level.getBlockState(relativePos);
if (canConnectUp) {
boolean isPlaceableAbove = relativeState.getBlock() instanceof TrapDoorBlock || this.canSurviveOn(level, relativePos, relativeState);
if (isPlaceableAbove && shouldConnectTo(level.getBlockState(relativePos.above()))) {
if (relativeState.isFaceSturdy(level, relativePos, direction.getOpposite())) {
return RedstoneSide.UP;
}
return RedstoneSide.SIDE;
}
}
return !shouldConnectTo(relativeState, direction)
&& (
relativeState.isRedstoneConductor(level, relativePos)
||!shouldConnectTo(level.getBlockState(relativePos.below()))
)
? RedstoneSide.NONE
: RedstoneSide.SIDE;
}根据pos.relative(direction)可以判断出,这次判断是以是对侧面连接的判断为起点,而结尾处shouldConnectTo(level.getBlockState(relativePos.below()))额外引出了对是否可以从上往下连接的判断。
上述代码描述的是这样一种情况:
- 当前红石粉不应该与侧面的方块连接(即侧方块不是红石粉,也不是可引导红石线的方块);
- 并且,满足以下条件之一:
- 侧面的方块是实心方块(会“压线”,导致无法向上连接);
- 或者无法与侧下方的方块连接(即侧下方没有红石粉)。
此时,当前红石粉将不会专门变为连接形状,否则保持侧面连接。
现在我们似乎已经掌握了可以对比的两段代码:
- 第一段的 level.getBlockState(pos.above()).isRedstoneConductor(level, pos)); 认为开启的潜影盒是实心的;
- 第三段的 level.getBlockState(relativePos).isRedstoneConductor(level, relativePos)认为开启的潜影盒不是实心的。
仔细对比,我们就能发现问题:
第一段代码:
level.getBlockState(pos.above()).isRedstoneConductor(level, pos)- 判断的是上方的方块,但传入的位置却是红石粉自己(
pos)
第三段代码:
relativeState.isRedstoneConductor(level, relativePos)- 判断的是侧方的方块,传入的位置也是该方块自己
第一段错把红石粉自己的位置当成了判断依据:红石粉本身不是实心,按理说 canConnectUp 永远为 true。
但实际游戏中压线机制对普通方块却正常工作,说明该方法内部忽略了传入的位置参数,实际以第一个参数的方块为准。
然而对于开启的潜影盒,却出现了不一致:
- 第一段误判为实心(导致无法向上连接)
- 第三段正确判为非实心
这说明 isRedstoneConductor 的实现存在参数使用不一致的情况,正是上下连接判断分歧的根源。
追踪 isRedstoneConductor 后发现,它的默认判断依据是方块的 getShape 返回的碰撞体是否为完整方块大小。
既然已有 blockState,按理说可以直接获取形状,pos 在默认实现中确实被忽略。这解释了为什么第一段代码即使传错了 pos,普通方块依然能正确判断压线。
但 isRedstoneConductor 仍然需要 pos 参数,是因为存在方块实体:潜影盒、活塞头等方块的碰撞体形状无法从 blockState 静态获取,必须根据 pos 找到对应位置的方块实体实例才能确定。
因此,第一段代码对普通方块**“意外正确”**,但对开启的潜影盒这类依赖方块实体形状的方块,由于传入了错误的 pos,问题得到了体现。
验证与总结
最后,查询 ShulkerBoxBlock.java 中对 getShape 的覆盖,我们得以验证这个问题:
@Override
protected VoxelShape getShape(final BlockState state, final BlockGetter level, final BlockPos pos, final CollisionContext context) {
return level.getBlockEntity(pos) instanceof ShulkerBoxBlockEntity shulkerBoxBlockEntity
? Shapes.create(shulkerBoxBlockEntity.getBoundingBox(state))
: Shapes.block();
}可以看到,潜影盒的碰撞体形状依赖于从 pos 获取方块实体。
当第一段代码错误地传入了红石粉自己的 pos 时,level.getBlockEntity(pos) 拿到的是红石粉位置的方块实体(不存在),于是直接返回 Shapes.block()(完整方块)。这便正是开启的潜影盒被误判为实心的直接原因。
由此可见,问题的本质是:
isRedstoneConductor依赖方块的碰撞体形状判断是否实心,而潜影盒的getShape又依赖pos获取方块实体。红石粉中,判断是否可以向上连接的代码错误地传入了红石粉自己的pos,导致获取不到潜影盒的方块实体,于是返回完整方块形状,使开启的潜影盒被误判为实心。
由于默认的 getShape 实现会忽略 pos 参数,这一问题在绝大多数方块中不会暴露,属于隐性问题。在原版 Minecraft 中,似乎只有潜影盒会触发此问题。
不过,这一隐患在模组环境中可能被放大,或许值得模组开发者们留意。
